光旁路保護工業交換機的在高速公路中的應用
一、什么是 bypass（光旁路保護）？
工業以太網交換機 串聯網絡設備是位于主網絡鏈路中的設備，所有網絡流量都將通過該設備，串聯網絡設 備在計算機網絡中容易出現單點故障，這意味著如果設備掉電，系統掛斷或軟件故障， 或者從網絡中刪除，流量將無法通過網絡鏈路，從而威脅網絡的正常運行和穩定。 Bypass（光旁路保護）工業以太網交換機可以在設備故障或掉電時自動繞過該設備來 消除單點故障。
Bypass 工業以太網交換機具有以下功能和優點：
l即插即用安裝；無需軟件開發
l遠程控制功能和 Web 管理
l嵌入式設備發生故障時保持網絡流量暢通
l拆卸嵌入式設備進行維修，而不會影響網絡流量
l確保高可靠性和最大的網絡正常運行時間
二、Bypass 工業以太網交換機的工作原理

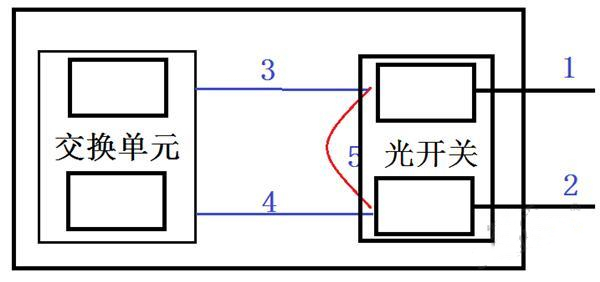

在工業交換機正常工作時，port1 和 port2 的的數據通過交換機進行了交換處理；交換 機斷電以后，交換機的光開關啟動，port1 和 port2 的數據直接通過光開關傳輸。
主路：1——>3——>本機交換單元——>4——>2
Bypass 旁路： 1——>5——>2
三、Bypass 工業以太網交換機的切換條件 本地設備無光或者接收光功率低于設置切換的閾值時，bypass 交換機由主路自動切換至 旁路狀態。Bypass 交換機中的兩個網絡端口可創建完全無源的串聯連接，即使沒有電源 也可保持流量。對于光纖鏈路，常閉光開關可在斷電時為光暢通無阻地穿過設備創造一 條路徑。
四、Bypass 工業以太網交換機的市場應用 在串聯網絡中，網絡中的任意一個節點出現故障，都會影響整個網絡的功能，而在高速 公路等應用的網絡環境中，往往是建立串聯網絡，且具有單線路超長距離，多節點的特 征，這時候 Bypass 工業以太網交換機就在網絡中就起到了極其重要的作用。
五、bypass 工業以太網交換機和普通環網交換機的區別
Bypass 工業以太網交換機，除了具有普通環網交換機的光纖環網功能外，還具有雙重保 護功能，例如，F(xiàn)R-7M3408環網交換機，單節點出現故障以后，可以通過備份鏈路恢復網絡傳輸， 但 2 個或多節點出現故障以后，是無恢復功能的，F(xiàn)R-7M3408-OBP 這款bypass 交換機則彌補了這一不足。

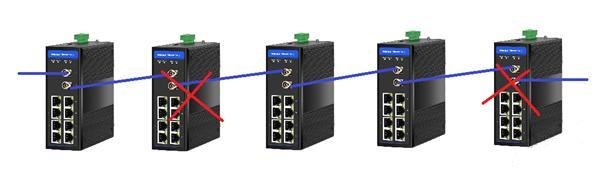

如圖中的網絡結構中，使用普通的環網交換機HT3208GRI-2SFPG-OBP，節點 2 和節點 5 同時故障后，中間節點 的設備和數據會全部無法正常傳輸；而同樣的環境下，如果使用的是 bypass 交換機HT3208GRI-2SFPG-OBP，鏈路中的兩個或多個節點出現斷電， 是不影響其他節點的 網絡傳輸?shù)�，在高速公路等重要行業，該功能有重大作用。

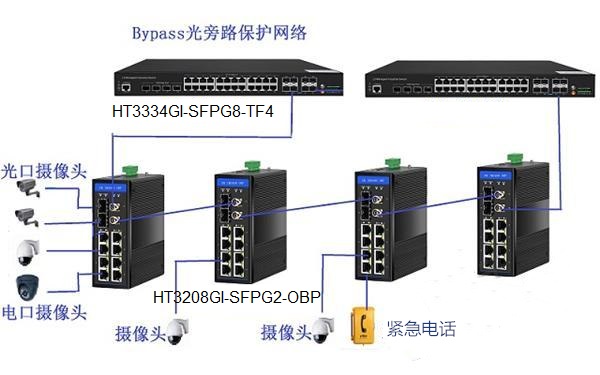

六、bypass工業交換機的應用方案
五、Bypass工業交換機的選擇
鴻騰內置型bypass交換機，具有普通環網交換機的全部功能，還對光旁路保護功能做了高度集成。除了能夠?qū)崿F(xiàn)光開光和交換機的集中供電外，通過光模塊內置，實現光模塊和光開關的內部轉接，簡化了接口結構，也可以減少施工的工作量。但內置型bypass工業交換機方案由于集成度要求高，設計比較復雜，技術難度較高，也導致該方案的成本相對普通工業級交換機高一些。
鴻騰Bypass工業交換機在高速，管廊，油田等領域已經得到了廣泛應用，在不同的應用場景下需求也不一樣，用戶可以根據項目要求，項目預算等綜合考慮再選擇合適的產品。
