光纖環網交換機視頻監控系統應用方案
2019/12/20 12:23:53
隨著高清網絡攝像機的使用越來越多，網絡監控系統在我國的安防中占據了最重要的位置,而以太網絡交換機又是整個系統不可缺少的設備,它是否正確配置直接影響網絡監控系統后期的穩定性。HT3000R系列是屬于工業級環網以太網交換機系列內的一款產品，支持POE功能。最重要的在于為網絡數據傳輸提供了可靠保障，當環網某節點發生意外中斷，設備能迅速切換鏈路。產品支持POE、千兆光纖環網、發生故障時快速倒換、故障恢復后自動愈合；自動自愈時間，愈合時間小于20毫秒。

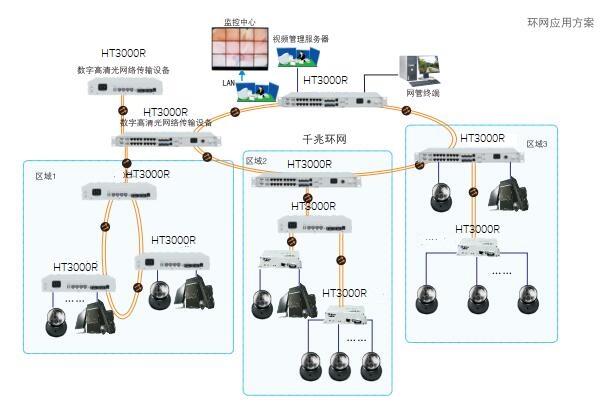

該方案主要應用于視頻監控系統，將各監控點的攝像機監控圖像、云臺數據接入到HT3000R設備組網中，HT3000R設備的組網保證了數據傳輸?shù)姆�(wěn)定性，并通過HT3000R設備上行口將數據傳輸?shù)?span style="white-space:normal;">HT3000R設備的1000M組網中，可以傳輸遠距離監控終端。
關鍵詞：
光纖環網交換機
暢銷產品：2光4電光纖環網交換機
相關閱讀：
1、什么是環網交換機
環網交換機是一種特殊的交換機，因為主流的環網交換機均為工業交換機，因此一般可以將其稱為工業級環網交換機，環網交換在環網結構上有很多的優點，比如有冗余性、可靠性等。
環網交換機可以組建環形網絡，每臺交換機上有兩個用于組環的端口，交換機之間通過手拉手形式構成了環形的網絡拓?fù)�。其組建的優勢是當環網上的某一路鏈路斷開時,不會影響網絡上數據的轉發，因此在很多工業通信領域引入了環網交換機。環網交換機采用了某些特殊技術，避免了廣播風暴的產生,同時又實現了環形網絡的可靠性。
2、什么是具有環網功能的以太網交換機
一般的以太網交換機不能作環形的網絡，因為一但形成環形，會容易形成廣播風暴。而支持環網組網的以太網交換機，因為其具有EAPS和ERPS協議，可以阻止組網過程中形成環網，避免形成廣播風暴，造成所有交換機死機，因此稱為具有環網功能的以太網交換機。
二、環網交換機解決方案
1、交通路口工業級環網交換機組網解決方案
此方案采用三層式混合組網拓?fù)浣Y(jié)構，分為路口接入、路口匯聚和監控中心幾個部分。
1、路口接入：使用4口POE環網交換機，將路口攝像機接入到交換機，再通過光口上行傳輸?shù)铰房趨R聚層，各路口接入交換機相連通過環形組網傳輸?shù)铰房趨R聚。
2、路口匯聚：使用8口POE環網交換機，將各接入交換機匯聚到路口匯聚交換機，再通過光口上聯傳輸?shù)奖O(jiān)控中心，同時多個匯聚路口相連通過環形組網傳輸?shù)奖O(jiān)控中心。
3、監控中心：使用24口千兆三層交換機，將各路口匯聚傳輸?shù)街行慕粨Q機，同時接入各中心服務器、存儲設備等。
2、具有環網功能的以太網交換機組網解決方案
具有環網功能的以太網交換機的組網方式一般是使用樹形圖的連接方式，盡量避免讓網絡成為一個環路。
