100G QSFP28光模塊在數據中心的應用
2021/1/28 14:13:13
新基建”浪潮下，數據中心作為其中的一大亮點，首次被列入加快建設的條目即引起了業界的高度關注。云計算、人工智能的快速發展，將帶來流量爆發式增長，數據中心內部升級顯得刻不容緩。數據中心的葉脊架構是主流，需要通過提高核心交換機的端口數及每個端口的帶寬速率來滿足流量爆發式需求，把數據中心帶入了新革命。
數據中心內部的數據傳輸速率從最初的千兆、萬兆網絡，已走到了“25G接入+100G互聯”規模部署的階段。未來數據中心將面向下一代演進，即服務器和交換機之間的互聯將走向100G，而交換機到交換機之間的互聯將發展到400G。

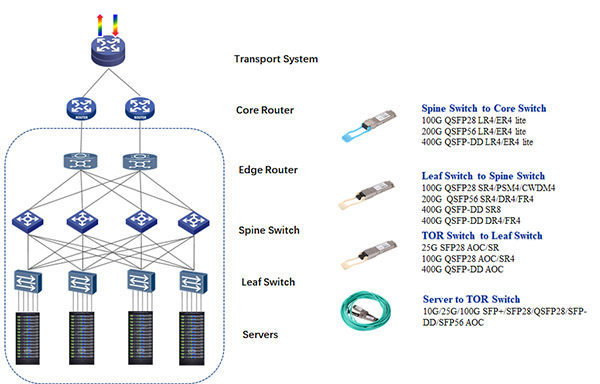

圖1 數據中心網絡架構
在云數據中心、人工智能、物聯網對高寬帶需求的驅動下，100G網絡的普及率越來越高，隨之對100G高速率光模塊的需求也極速增長。
下面就由鴻騰光電小編（H&T）就為大家介紹下100G QSFP28光模塊在數據中心的應用。

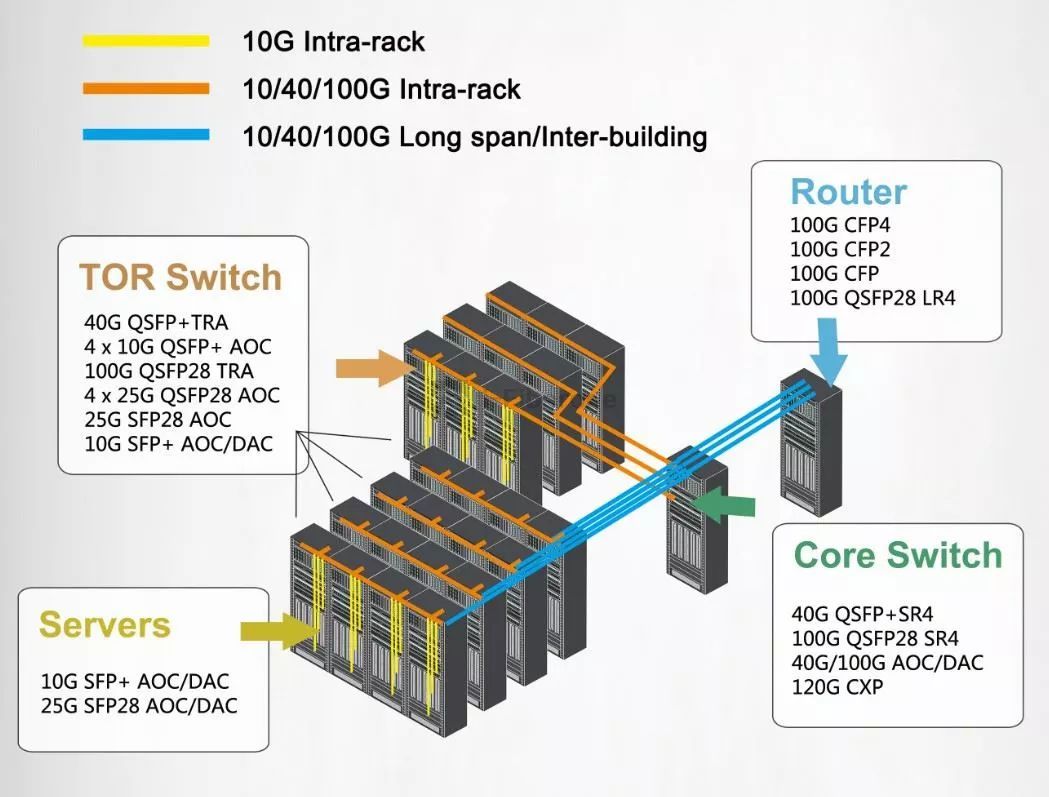

數據中心內的網絡結構可分為核心層、匯聚層和接入層三層，一般100G QSFP28光模塊應用于匯聚層交換機與核心層交換機的互連以及核心層交換機間的互連。
100G QSFP28光模塊主要用于接入交換機上QSFP28端口，常見的有以下幾款光模塊。

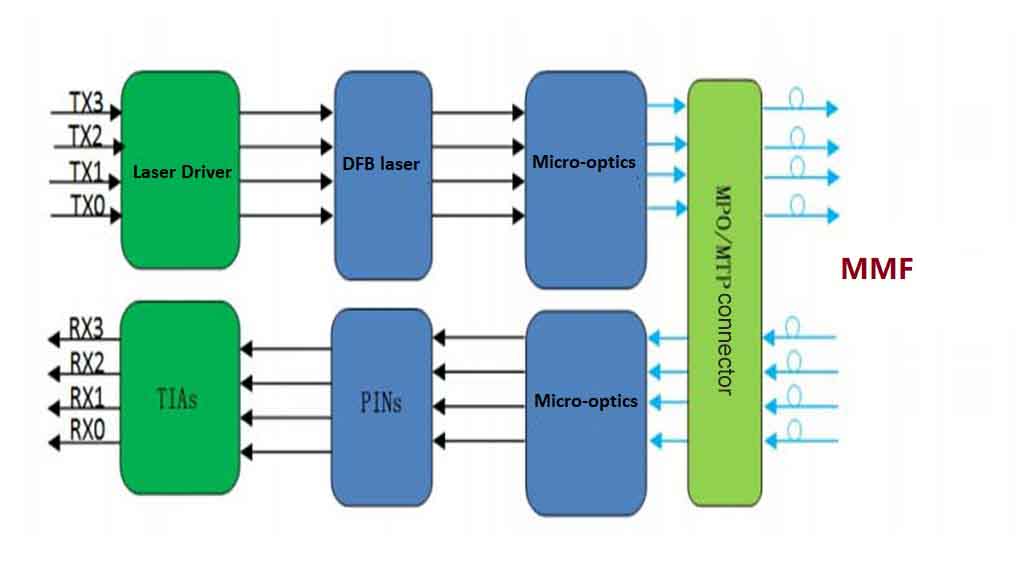

1.100G QSFP28 SR4光模塊
100G QSFP28 SR4光模塊采用4路25G NRZ多模并行技術，MPO接口，通過12芯MPO跳線（OM3/OM4）多模光纖傳輸距離最高可達70m或100m。其廣泛應用于100GBASE-SR4以太網、OTN OTU4、128GFC、InfiniBand 4x EDR和5G前傳CPRI/eCPRI鏈路。

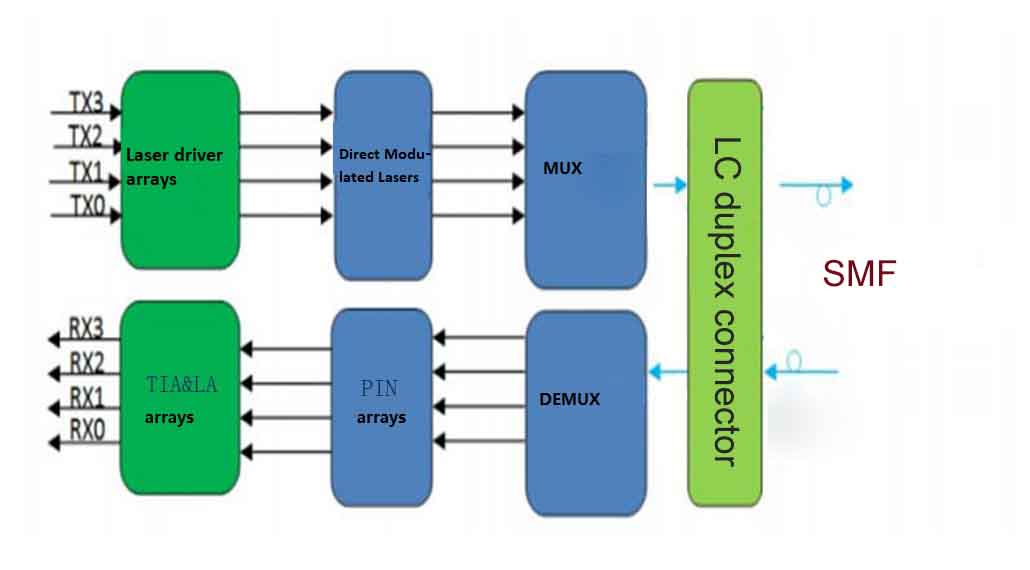

2.100G QSFP28 LR4光模塊
100G QSFP28 LR4光模塊采用4路25G NRZ波分復用技術（LWDM4），雙LC接口，工作波長為1295、1300、1304、1309nm，通過OS2單模光纖傳輸距離最高可達10公里。其廣泛應用于100GBASE-LR4以太網和OTN OTU4鏈路。

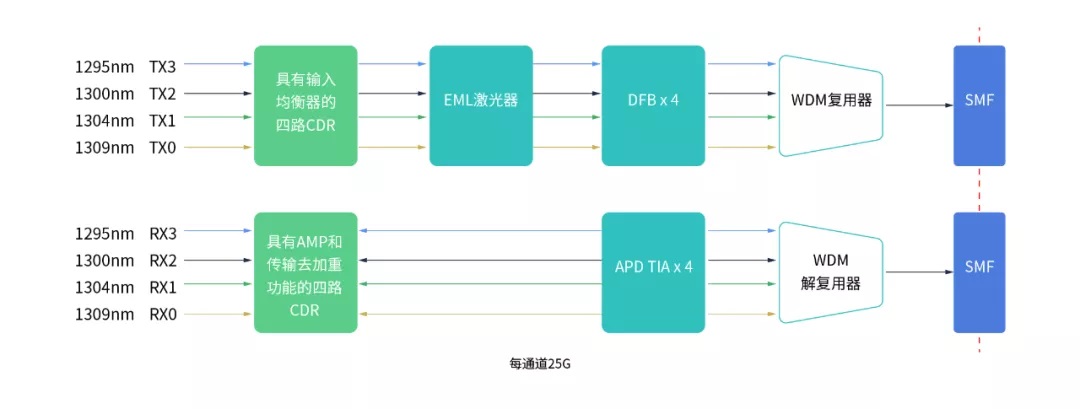

3.100G QSFP28 ER4光模塊
100G QSFP28 ER4光模塊采用4路25G NRZ波分復用技術（LWDM4），中心波長為1295、1300、1305、1310nm，雙LC接口，最大速率高達103.1Gbps。通過單模光纖傳輸距離最高可達40公里。其廣泛應用于100GBASE-ER4以太網和OTN OTU4鏈路。
目前100G以太網技術已經趨于成熟，各大企業、機構或政府的100G網絡部署已逐漸步入正軌。
100G光模塊支持4×25G的數據傳輸模式，并且具有接收靈敏度高、低功耗，高可靠性等特點，可以幫助用戶免去中繼光放大設備，從而降低了運營成本，為機房之間100GE端口的長距離應用提供了低成本的解決方案, 深受數據中心用戶的青睞。
