廣電運營商FTTH方案（單纖三波+GPON）
2020/9/26 17:07:16
用戶帶寬需求是接入技術發展的核心驅動力，增加用戶帶寬最重要的手段就是光節點下移逐步靠近用戶，光進銅退， FTTH是廣電網絡發展的必然趨勢。
方案介紹

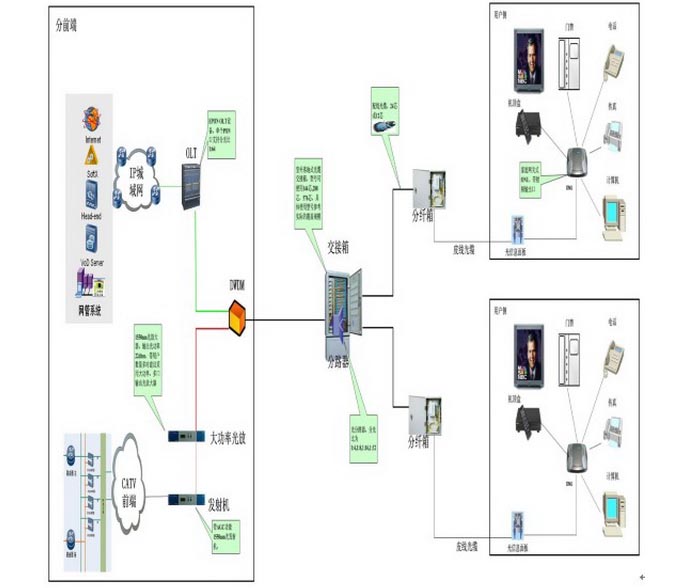

在單纖三波入戶方案中，廣播網光信號和GPON設備發送的數據雙向信號在分前端機房經過DWDM波分復用設備后，廣播光信號和數據雙向信號被合并到一條光纖物理通道，然后再經過各級ODN設備的傳輸和分光后最終到達用戶家庭，在用戶家庭內部，廣播電視信號和數據雙向信號經過家庭網關式ONU分離，然后再被分別送到有線電視機頂盒和計算機等網絡終端設備實現業務的呈現。
方案特點
終端部署方便，集成度高，業務接入能力強大。 ODN網絡部署方便，線路部署成本有所下降。 現階段前端設備和終端設備成本都較高。 對CATV系統和PON光網系統的調試要求較高。

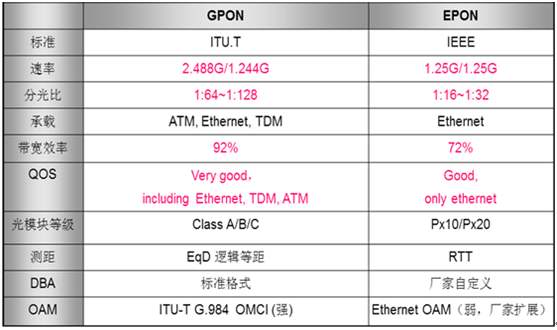

EPON與GPON對比
GPON標準統一，協議同意，互通性好 上下行速率更快，擁有1：128的分光比，能力更強 承載業務更多樣，帶寬效率高
GPON核心優勢
GPON業務承載更高效，下行有效帶寬是EPON的2.5倍，上行是1.37倍 GPON的分光能力是EPON的2倍，覆蓋相同用戶時可節省一半的主干光纖.
ODN指標技術
為了使入戶型CATV光接收機獲得足夠的入戶光功率，建議CATV廣播電視系統選用總輸出功率較大的光放設備，并縮小覆蓋范圍。為保證FTTH系統的穩定性和靈活性，需考慮足夠的光功率余量（建議3dBm）。以雙纖三波方案為例，單PON口1:64分光，覆蓋范圍8km.
批量開通部署
GPON\EPON全系列ONU
外觀小巧節能環保
優異的CATV射頻指標，靈活的AGC范圍
超低收光設計路由模式、橋接模式靈活自定義
雙天線wifi設計，連接速率可達300Mbps
同時支持SNMP+OAM或TR-069管理方式
終端管理
PON產品利用TR-069標準協議。
通過ACS（自動配置服務器）完成設備管理，包括業務配置下發、軟件管理、性能監測以及故障診斷，解決CPE設備的管理困難，節約維護成本，提高問題解決效率。
同時支持廣電總局標準MIB+中國電信CTC 3.0標準OAM實現設備互通，并通過擴展OAM對管理功能加以補充。
MPLS VPN
MPLS多協議標簽交換是目前應用比較廣泛的一種VPN技術。傳統的VPN通過在所有站點間建立全連接隧道或者永久虛鏈路PVC方式實現，不易維護和擴展。向已有的VPN加入新的站點時，需要同時修改所有接入此VPN站點的邊緣節點的配置。
BGP
MPLS VPN基于對等體模型，這種模型使得服務提供商和用戶可以交換路由，服務提供商轉發用戶站點間的數據而不需要用戶的參與。相比較傳統的VPN，BGP MPLS VPN更容易擴展和管理。新增一個站點時，只需要修改提供該站點業務所在邊緣節點的配置即可。
IGMPv3
IGMPv3相比IGMPv2可以攜帶多條組記錄信息，減少設備間Report報文的個數。IGMPv3支持過濾組播源功能，可以更好的實現源特定組播(SSM：Source Specific Multicast)，從而支持多ISP場景。
相關產品:
EDFA: Single pumped EDFA, double pumped EDFA, high powered EYDFA；
GPON ONU: Data + CATV, data + voice + CATV, data + CATV + WiFi
EPON ONU: Data + CATV, data + voice + CATV, data + CATV + WiFi
