綜合布線系統光纖跳線如何管理
2020/5/1 9:08:43
概述：

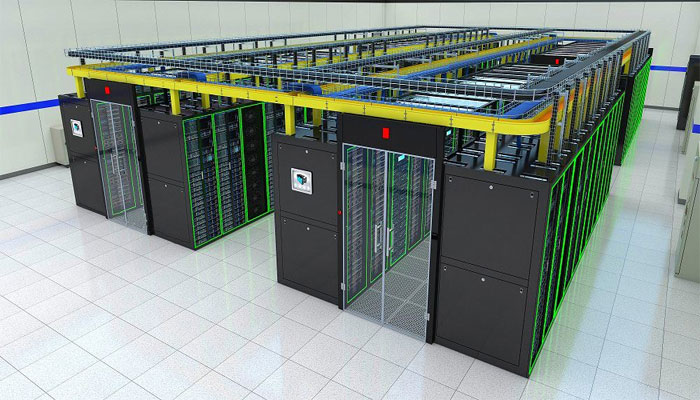

對于綜合布線而言，電信間以及設備間是數據、語音、圖像三類業務的匯聚地，其重要性不言而喻。但是對于它們的整體設計、設備定型、硬件配置、施工維護等各方面下足了功夫。但是，施工方往往會忽略了電信間及設備間里面數量最多的設備維護和安裝保障-電纜、光纖跳線，而忽略這個問題，會給我們的機房管理工作帶來很多麻煩。那么，綜合布線系統光纖跳線如何管理才好呢？
一、光纖跳線的類型有哪些
（一）按光纖類型分類
1．單模光纖跳線：一般為黃色，接頭和保護套為藍色，傳輸距離長。
2．多模光纖跳線：一般為橙色或者水藍色，接頭和保護套為米色或者黑色，傳輸距離短。
（二）按連接器類型分類

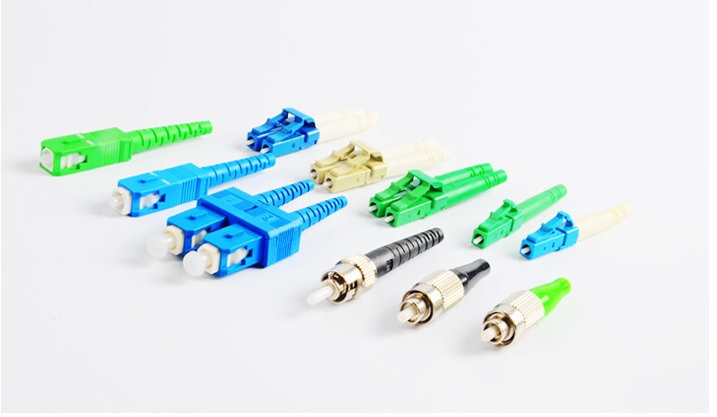

光纖跳線按連接器分類可分為FC、ST、SC、LC、MU、E2000、MTRJ、SMA等，下面對常用的光纖跳線進行詳細說明：
1. FC光纖跳線
FC（Ferrule Connector）光纖跳線屬于單模網絡中最常見的連接設備之一。它的外部加強方式是金屬套，緊固方式為螺絲扣。常見于ODF側（配線架上最多見）。FC連接頭一般電信網絡采用得比較多，其優點是牢靠、防灰塵，缺點是安裝時間稍長。
2. ST光纖跳線
ST（Stab & Twist）光纖跳線是多模網絡中最常見的連接設備，也是Base10 光纖連接中比較常見的連接器類型。常用于光纖配線架上。其外殼呈圓形，緊固方式為螺絲扣，芯外露，需先插入，再旋轉半周固定卡口。
3. SC光纖跳線
SC（Square Connector）光纖跳線是TIA-568-A標準化的連接器，初期由于價格偏高沒有被廣泛使用，后期憑借著優異的性能逐漸使用于和GBIC光模塊的連接。常見于路由器交換機上，其外殼呈矩形，緊固方式為插拔銷閂式，不同于ST/FC，不需要旋轉。
4. LC光纖跳線
LC（Lucent connector）光纖跳線通常和SFP光模塊相連。接頭與SC接頭相似，但較SC接頭較小，插針和套筒的尺寸為1.25mm，是普通SC、FC的一半，緊固方式為插孔閂鎖。其優點性能良好，在一定的程度上可提高光纖配線架中光纖連接器的密度，是一種很好的單模光纖跳線。
（三）按跳線的應用分類
光纖跳線按跳線的應用一般分為MTP/MPO光纖跳線、常規光纖跳線、鎧裝光纖跳線等。
1．MTP/MPO光纖跳線：常見于布線過程中需要高密度集成的光纖線路環境中，其優點：使用簡單推拉式鎖定結構，安裝取出方便，節省時間和成本，能夠最大限度的提高使用壽命。
2．鎧裝光纖跳線：常見于機房，適用于惡劣環境中。其優點：無需使用保護套管，能防潮防火，具有抗靜電性和耐酸堿性，能節省空間，降低施工成本。
3．常規光纖跳線：常規光纖跳線有OS2 9/125單模單工、OM4 40/100Gb 50/125多模、 OM3 10Gb 50/125多模、OM2 50/125多模、OM1 62.5/125多模、OS2 9/125單模單工、OM5 50/125多模這幾種類型。
其中OM5光纖跳線是現下比較受歡迎的產品，常用于更高寬帶的運用，外護套呈水綠色，具有很強的擴展性、兼容性和互操作性，能夠有效的降低成本。
二、綜合布線系統光纖跳線如何管理
一般來說，合理的跳線管理可分為5個階段：計劃、準備、配線、測試、驗證。
1跳線操作規范
1.1計劃
預則立，不預則廢，做任何事都需要事先做好詳盡地計劃。針對跳線管理來說，應做好現在和未來的需求規劃。
（1．1.1）變更請求。各種管理活動、移動、添加或更改（MAC）均始于變更請求。變更請求必須含有啟動規劃程序的所有必要信息。
（1.1.2）搜索記錄。收到請求表后，應對記錄進行搜索，以確定所用電路路徑。
（1.1.3）正確路由。確定正確的跳線長度前，首先要找出待連端口之間的最佳路由。通常為通過水平和垂直纜線導管的最短路由，而且不得阻礙或妨礙配線架中的其他跳線或連接器。選擇跳線、應避免過度松弛，確保外觀整潔。跳線太緊會增大對連接器的拉力，而過度松弛則會給跳線管理帶來麻煩，增加配線架的管理難度。
1.2準備
做好跳線管理的計劃后，那就應按照事先做好的計劃，接著就應做好跳線管理的準備工作。在實施管理操作之前盡量多做準備，研究管理記錄。確定需要連接和重新連接端口的位置及相關端口的標簽信息。
（1．2.1）先檢查需要跳線的型號，然后再檢查該跳線的質量情況。為了確保跳線質量正確無誤，就需檢查跳線是否損壞，為了檢查其是否損壞，當然先可從跳線外觀來查看，如果有條件的話，可用專業的儀器檢查。
（1.2.2）接著檢查需要連接部位的情況，以此來避免連接部位的物理損壞。
（1.2.3）最后需要對跳線接頭和連接部位的清潔。
對光纖連接器的清潔有接觸式和非接觸式兩種方法：
接觸式清潔方法：
（1）擦拭紙及無水酒精，采用原生木漿配以特殊加工工藝，超低粉塵，質地純凈，高效吸水，紙張細膩，不會刮花被插拭物表面，用低塵擦拭紙配合無水酒精對光纖連接器進行擦拭；
(2)無紡布，不產生纖維屑，強韌，不帶有任何化學雜質，絲般柔軟，不會引起過敏反應，而且不易起毛和掉毛，是作為光纖連接器或插針生產或測試時清潔用擦拭布的理想選擇，在使用過程中要配合無水酒精對光纖連接器進行擦拭。
(3)清潔棉簽，專門設計用于陶瓷套管內部清潔，或者用于清潔法蘭盤（或適配器）內不易到達的插芯端面；
(4)專業清潔器，光纖連接器專用清潔器采用專用成卷的擦拭帶，裝在可卷動的外殼中，無需酒精，每次清潔都非常有效并產生一個全新表面，方便實用。
非接觸式方法：
（1）超聲波清洗法，它將清潔液變成超聲“液柱”送到連接器端面，并在同樣小的空間內將廢液回收并吸干凈；
（2）高壓吹氣法，它的原理是在連接器端面先涂上清潔液，然后用高壓氣對準連接器端面吹；
（1.2.4）檢查光纖連接器清潔情況
清潔完光纖連接器后，都必須對端接面進行檢查。一般做法是使用100、200倍或400倍的放大鏡進行檢查，下圖是顯示出光纖端接面在清凈的狀態和被污染后的狀態。
跳線管理人員，不管用何種方法，對于一些嚴重污染的連接器還是很難清洗干凈的，需要配合使用棉花棒及酒精等清洗液加以處理。
經過這一系列的準備工作，那意味著跳線管理的配線工作即可展開。
1.3配線
配線架的安裝，應根據操作規程完成各個階段的任工作。跳線施工中紐結、毛刺、箍縮和接觸不良均有可能大幅降低跳線性能。若要避免此類問題，應重點考慮以下因素：
（1）彎曲半徑
跳線允許的最小彎曲半徑需要遵守跳線廠商的操作規范。
標準規定，非屏蔽雙絞線（UTP）的最小彎曲半徑應為纜線直徑的四倍，屏蔽雙絞線則為纜線直徑的八倍。2芯或4芯水平光纜的最小彎曲半徑為大于25mm，如果彎曲半徑小于此標準，則可能導致導線的相對位置發生變動，從而導致傳輸性能降低。
（2）跳線拉伸及應力
配線過程中，請勿用力過度，否則可能加大對跳線和連接器的應力，從而導致性能降低。
（3）捆扎
跳線不一定都需要捆扎，如果捆扎需要遵守廠商的捆扎原則，不要捆扎過緊，否則會引起對絞線變型。請勿過分?jǐn)Q緊線夾，應以各條跳線能自由轉動為宜。請使用專用產品，考慮選擇無需工具即可反復使用的產品，如尼龍粘扣帶。
1.4測試
（1）雖然經過了跳線配線完成，但可能并非認為該光纖鏈路或銅纜鏈路是否完全符合操作規范或者綜合布線國際和國家標準，那就應該進行光纖或銅纜測試，只有在符合測試標準后，才可斷定是否通過測試標準。
1.5驗證
（1）花些時間對連接進行最后可視化檢查是值得的。確保跳線松弛處未紐結、未被機柜門夾住。
（2）最后一步是根據現用配置更新記錄，關閉與已經執行完畢的變更請求相關的工單。
現在跳線已經是綜合布線系統中重要的組成部分之一，尤其是數據中心項目中跳線的良好管理操作，就顯得尤為突出。相信只要通過施工管理人員正確合理地跳線管理操作，必將使得整個綜合布線成為真正意義上先進性、科學性、實用性、可靠性的系統。
隨著數據中心大量應用10G/40G/100G網絡，現場跳線的安裝與管理變得越來越重要，跳線管理的好壞有時影響整體的通道衰減，良好的管理保證光纖通道數據傳輸處于最佳的狀態，流程化的操作如計劃、準備、配線、測試、驗證這幾步操作與管理對保證系統質量將具有重要意義。
