智能小區光纖入戶系統解決方案
2020/4/12 17:38:18
“智慧城市”建設對激發科技創新、轉變經濟增長方式、推進產業轉型升級和經濟結構調整、轉變政府的行為方式、提高政府效率、改善民生等方面有著重要的意義。寬帶是“智慧城市”建設的基礎，也是國民經濟新增長點的引擎，寬帶對經濟增長的拉動和促進可持續發展是有目共睹的。寬帶的發展為“智慧城市”建設提供了必備的基礎條件。
智能化住宅小區是指通過利用現代通信網絡技術、計算機技術、自動控制技術、IC卡技術，通過有效的傳輸網絡，建立一個由住宅小區綜合物業管理中心與安防系統、信息服務系統、物業管理系統以及家居智能化組成的"三位一體"住宅小區服務和管理集成系統，使小區與每個家庭能達到安全、舒適、溫馨和便利的生活環境。
智能小區定義的主要功能應有：
1) 運用智能電表技術，實現用電信息自動采集
2) 光纖到戶，服務互聯網、廣電網和電信網“三網融合”
3) 配置電動汽車充電管理設施，滿足居民使用電動汽車需求
4) 家電的遠程監測與控制，促進家庭合理用能
5) 設置自助繳費終端，方便客戶繳費。
6) 實現水電氣集抄，有效整合各運營商的人力資源。
建設智能小區的基礎是寬帶通訊網。并且隨著應用系統的發展及新應用的出現，對通訊帶寬的要求也越來越高。傳統的通信接入技術和部署電纜將無法滿足這些應用的需要。
一、光纖入戶簡介
光纖入戶(FTTP)，又被稱為光纖到家(FTTH)，指的是寬帶電信系統。光纖入戶實現了三網融合功能，三網融合指的是將計算機網絡、廣播電視網絡及電信網絡相融合，形成一個全數字化統一的網絡系統，支持包括數據、視像和話音在內所有業務的通信服務傳送給家庭或企業。現階段小區業主對信息通信的要求日益提升，尤其是對高速的接入手段產生了明顯的需求，光纖的應用自然進入了眾人的視線。光纖不僅頻帶寬、通信容量大，并可有效方便地實現應用業務的無限疊加，較好地滿足未來寬帶綜合業務的發展需要，從根本上避免重復投資帶來的資源浪費。對智能小區而言，光纖直達業主家庭，并將光網絡單元(ONU)安裝在業主家中，用光纖代替接入網的銅纜部分，在端局和住戶之間實現無銅線連接的光纖到戶(FTTH)技術，更是具有能夠提供超大帶寬、維護和安裝簡便等特點，被業內人士及專家普遍認為是未來寬帶接入網的主要形式。

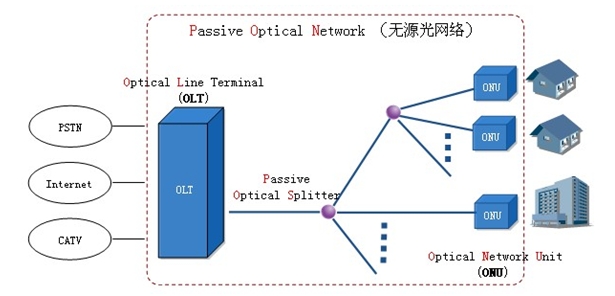

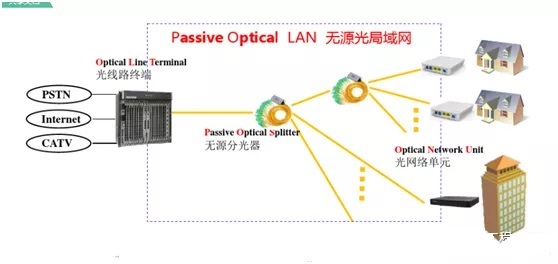

EPON拓?fù)浣Y(jié)構有總線結構、樹形結構、環形結構和星型結構等。對于接入率較高的智能小區，在建設時宜采用樹形結構組網，有利于降低接入成本。樹形結構的EPON在傳輸方面采用點到多點(P2MP)結構的單纖雙向光接入網絡，其拓?fù)浣Y(jié)構如下圖所示。
OLT(光纜終端設備)是用于連接光纖干線的終端設備。其作用是為接入網提供與本地交換機之間的接口，將交換機的交換功能與用戶接入完全隔開。一方面將承載各種業務的信號在局端進行匯聚，按照一定的信號格式送入接入網絡以便向終端用戶傳輸，另一方面將來自終端用戶的信號按照業務類型分別送入各種業務網中。
ONU(光網絡單元)是通過POS無源光分器與跟網絡終端OLT取得聯系的設備。該設備的作用是終結來自O(shè)LT的光纖，放在用戶駐地，為接入網提供用戶側終端設備的接口。ONU的網絡端是光接口，用戶端是電接口，因此具有電/光和光/電轉換功能，以及相應的監控和維護功能。
ODN(光分配網絡)是光纖接入網中設置在光線路終端(OLT)和光網絡單元(ONU)之間的線路和設備的總稱，用于分配光信號功率，在OLT和ONU之間提供光信號傳輸?shù)奈锢硗ǖ馈?/span>
二、智能小區光纖到戶組網方案

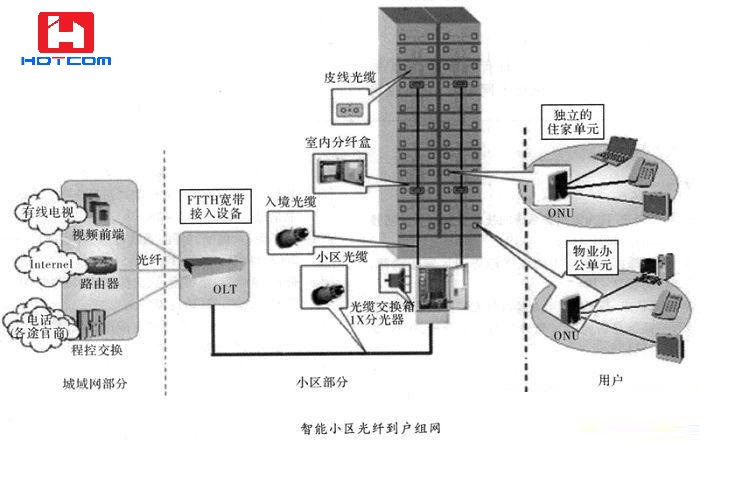

采用EPON組網方式，不僅簡化了小區內的布線路由，還減少了各系統重復繁雜的布線施工，同時由于光纖能提供超大帶寬，在接入網上較好地實現了有線電視廣播、寬帶和電話接入，如下圖所示。
整個FTTH寬帶接入網由OLT、小區光纖網絡、ONU這3部分組成。OLT為多業務集中控制單元，主要負責帶寬控制、鑒權管理、故障捕捉，并將數據及視頻廣播信號變?yōu)楣庑盘柡筮M(jìn)行分發。OLT支持虛擬專網(VLAN)的劃分。小區光纖網絡采用單模光纖。ONU為多業務用戶單元，在用戶家中完成光電信號轉換，為用戶提供高速數據、旁路語音和視頻服務。針對當今家庭居住使用設備的情況，在ONU的功能配置上，最好保證每戶有4個網口(每個網口速率約100Mbit·s-1)、2個電話接口以及一個有線電視口。每個網口、電話口和電視口均能單獨控制，便于計費、管理。
采用EPON組網，融合后的三網以新方式為小區住戶提供各自業務，同時也為小區搭建起一個成熟的、開放式的接入平臺，使智能小區的各子系統協調、統一的發揮作用。
三、光纖入戶系統主要材料
1、弱電箱，弱電箱采用400*300*250mm規格，內部需要配配網絡交換機、電視接口、語音接口，強電排插各一個；安裝于高度地面一米線高為300mm處，預留強電、網線、光纖、電話線、有線電視線SYV75-5等線管到弱電箱內，線管需要預留引線，保證預埋管正常，保完并對線管口封堵保護，預埋管盡量做直，不要彎度過度，容易造成后期穿線難度加大。

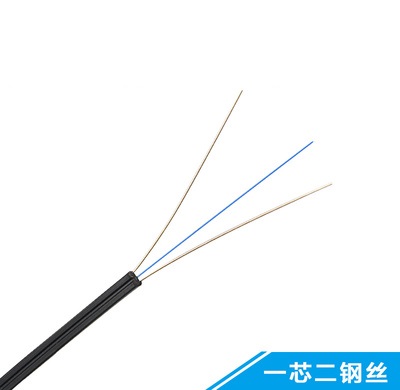

2、皮線光纜；才用2芯以上皮線光纖，皮線光纖需要加強芯保護，也就是皮線光纜里面要有鋼絲那種，這樣能起到保護皮線光纜的作用，不易被拉斷或拆斷；穿皮線光纜時盡量不斷折，光纖易斷，要保證皮線光纜保護套完整性。皮線光纜一般有1芯、2芯、4芯這些型號。
3、樓層光纖分線箱，施工前整體編號，包括房間內的，便于后期做標簽標識，包括戶內皮線光纖進行編號，匯總樓層，需要清晰明確，這樣方便施工放線，不會引起后期錯亂。安裝光纖分線臬時盡量在空曠處，方便維護，位置明顯的地方，方便找到。光纖分線箱12芯、24芯、48芯、72芯；96芯、144芯、244芯；488芯。
4、布放主光纜或垂直光纜，布放主光纜前需要把分線安裝完畢，或已經定好分線箱位置；重直和地下室水平線槽需要完成施工，并連接到各樓棟的弱電井內，匯總到電信機房內，線槽需要靠近匯總到電信機房的線槽，必需考慮線匯總光纜過多造成線槽過小問題，所以要考慮周全，算好線槽的溶余量。布放室內主光纜應采用室內光纜，便于施工放纜；室外施工需布放室外鎧裝光纜，利于保護光纜安全不易被破壞，布放光纜時量好量，不能過長，也不能過短，過長浪費，過短報廢。光纜纖芯有6芯、8芯、12芯、24芯、48芯、72芯、96芯、144芯、288芯，這些用的比較多，常用，如果有其它就需要找廠里訂制。
5、電信機房裝修，電信機房需要按照機房裝修標準來，做好接地防雷、防水、防鼠工作，設備安裝穩固，標識標簽要清晰明確，機房機柜布局要合理，跳纖與光纜線槽要分離。
6、ODF機柜，機柜安裝保持好間距，不能過小，間距應當在1000mm以上；機柜門板最好做到前后可以打開，方便維護檢修；機柜安裝要穩固，不能有松動問題；機柜內光纜布放整齊美觀，光纖需進光纖盤需加保護管保護；機柜內光纖盤方向一致，需整齊美觀，法蘭口應做好防塵保護；光纖盤標識需明確，機柜內必需打印光纖盤熔接圖，與真實現場分線箱一致，保證光纖盤圖紙正確性，利于后期維護；機柜需要接地保護；機柜跳纖需盤好理順，多余跳纖需盤好，整齊美觀。0DF機柜有576芯和720芯兩種居多。
總結，光纖入戶非常比較簡間，施工流程：圖紙熟悉→現場核對→優化方案→設備編碼→樓層布管布線→主干布線→分線箱安裝→機房裝修→ODF機柜安裝→標簽標識→熔纖→光纖測試→打印竣工文件→驗收→進入維保期→竣工結算→終驗，項目結束，各自安好。
