POE供電器和POE交換機的互補應用
2019/7/25 2:10:47

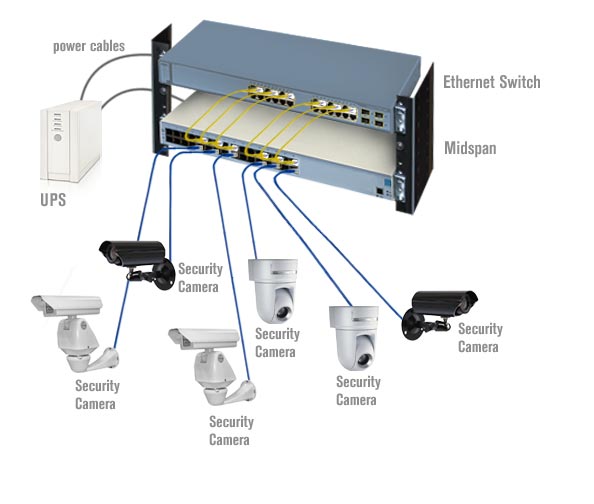

PSE 在對以太網供電時可以采用兩種類型：第一類PSE同時結合了802.3af電源供電功能與數據交換功能，這類PSE供電器存在于網絡連接的終端，并稱為末端跨接法(Endpoint)也稱為POE交換機。第二類PSE安裝在數據交換機和受電設備PD之間的連接線上，這類PSE供電器稱為中跨接法(Midspan)，只向數據線對施加直流電源，而數據信號則直接轉接通過。對于基于中跨的網絡，它專門用于電源管理，并通常和交換機放在一起，和交換機一樣也有多路輸入輸出RJ-45 端口，對應每路的兩個RJ-45 插孔，一個用短線連接至不具有以太網供電功能的網絡交換設備，作為數據輸入口；而另一個RJ-45插孔作為數據與電源輸出的POE輸出口，連接到支持POE供電的遠端受電設備(PD)。
隨著POE供電設備的日益普及，一大批采用POE標準的產品相繼面市，此類設備通常主要包括IP語音通信(VoIP)電話、網絡攝像機和無線接入點(AP)等產品。POE在商業和工業市場上得到廣泛應用已有好幾年了，而且目前正在進入消費產品市場。開發中跨PSE的目的是使不具備POE功能的老式數據網絡系統能夠繼續使用，中跨代表了那些有著POE供電功能的需求、但不想更換其現有數據系統的廠商的首選POE解決方案。
而末端跨接法(Endpoint)POE交換機，是集網絡數據交換與PSE供電集成在一起，簡單而且節省空間并且設備可方便移動。但由于機器內置的PSE供電系統不容易做大，所以對于多端口大功率的POE交換機非常少，實際使用投入成本增大。
以太網在線供電(POE)是一種革命性技術，無論中跨型的POE供電器還是末端型的POE交換機，它們都是通過目前承載以太網數據線五類/ 超五類雙絞線電纜提供可靠的直流電源，擴展了以太網供電網絡設備供電的方式，使網絡管理員可以最大限度地方便管理網絡中的終端設備。
