100G QSFP28光模塊介紹及應用
2025/5/10 11:39:26
• 概述
隨著科技的發展，人們對光纖通訊的速率要求也日趨增高，目前100G光模塊也在各種場景中應用。100G光模塊有多種封裝形式，包括CFP, CFP2, CFP4, CXP和QSFP28，在這些不同的封裝形式中，QSFP28光模塊因其體積小，端口密度高和成本低等優勢，成為100G光模塊的主要封裝形式，得到各企業，運營商及數據中心的青睞。
• QSFP28光模塊分類及應用
1. QSFP28 SR4光模塊
QSFP28 SR4光模塊基于100G以太網IEEE 802.3bm標準，該產品提供4個獨立的發送和接收通道，每個通道支持25G，總帶寬為100G。中心波長為850nm，并采用MPO接口，在OM3多模光纖上可傳輸70m，在OM4多模塊光纖上可傳輸100m，適合短距離傳輸。因其特性，QSFP28 SR4光模塊多應用在數據中心，配合多模光纖在100m距離內進行交換機間布線。
2. QSFP28 LR4光模塊
QSFP28 LR4光模塊基于100G以太網IEEE 802.3ba標準，與QSFP28 SR4不同的是，QSFP28 LR4光模塊采用了WDM技術，將4個光纖通道的不同波長復用到一根光纖上進行傳輸，4個LAN WDM信道的中心波長分別為1295.56, 1300.05, 1304.58和1309.14nm，該模塊采用雙LC接口，配合單模光纖傳輸距離可達10km。適合中長距離傳輸應用，多用于大型數據中心和企業園區。

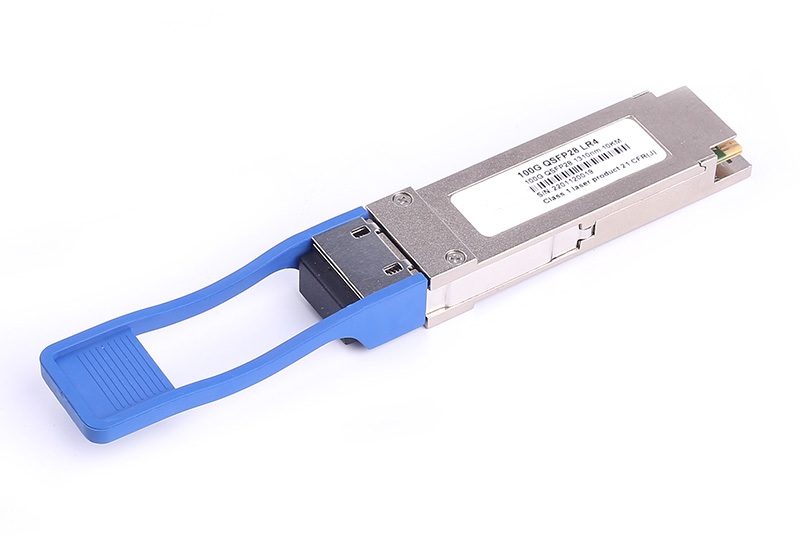

圖1 QSFP28-SR4和QSFP28-LR4光模塊
3. QSFP28 PSM4光模塊
QSFP28 PSM4光模塊與QSFP28 SR4類似，提供4個獨立的發送和接收通道，并且采用MPO接口，但不同的是QSFP28 PSM4光模塊中心波長為1310nm，而且配合單模光纖使用，最大傳輸距離可達2km。需要注意的是，摩泰光電的QSFP28 PSM4光模塊，為了最大限度地減少MPO連接引起的反射，本產品采用了帶有8度角端面的MPO插座。本產品應使用帶有8度端面的母頭MPO連接器。
4. QSFP28 CWDM4光模塊
QSFP28 CWDM4光模塊與QSFP28 LR4類似，采用WDM技術將4個25Gb/s電數據輸入通道轉換為4個CWDM光信號，并將它們復用為單通道，實現 100Gb/s 光傳輸。同理，在接收端，模塊將100Gb/s輸入光分解復用為4個CWDM通道信號，并將它們轉換為4通道輸出電數據。4個通道中心波長為1271，1291，1311，1331nm，采用LC接口，配合單模光纖可傳輸2km。
5. QSFP28 ER4 Lite光模塊
QSFP28 ER4 Lite光模塊基于100G以太網IEEE 802.3bm標準，與QSFP28 LR4光模塊原理類似，將4個25Gb/s電信號轉換為4個LAN-WDM波長的光信號，通過內部的復用器（MUX）耦合進入單根光纖完成100Gb/s光信號傳輸。但不同的是QSFP28 ER4 Lite光模塊采用APD接收器，適合長距離傳輸，若所使用的主機具有FEC功能，則QSFP28 ER4 Lite在光模塊單模光纖上最大可傳輸40km，若所使用的主機不具有FEC功能，傳輸距離最大為30km。
6. 五種100G QSFP28光模塊區別
|
光模塊類型
|
接口
|
光纖類型
|
傳輸距離
|
|
100G-SR4 QSFP28
|
MTP/MPO-12
|
多模OM4光纖
|
100m
|
|
100G-LR4 QSFP28
|
LC雙工
|
單模光纖
|
10Km
|
|
100G-CWDM4 QSFP28
|
LC雙工
|
單模光纖
|
2Km
|
|
100G-PSM4 QSFP28
|
MTP/MPO-12
|
帶狀單模光纖（8芯）
|
500m
|
|
100G-SR4 ER4 LITE
|
LC雙工
|
單模光纖
|
30Km
|
鴻騰光電提供100G 全系列產品，歡迎聯系我司銷售或經銷商選購。
