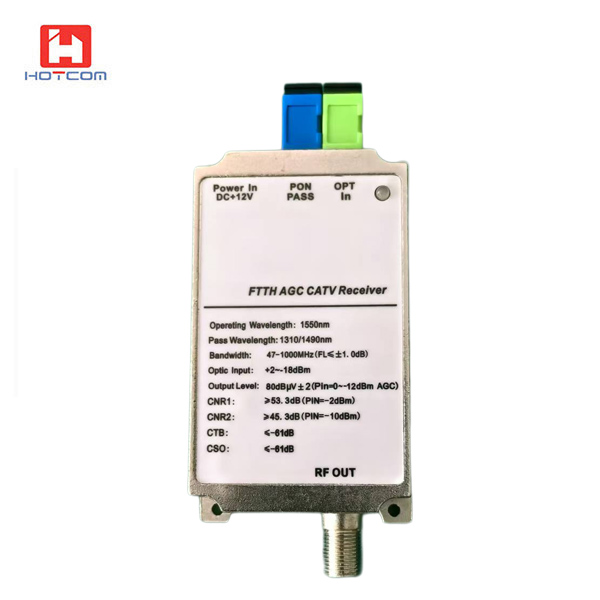

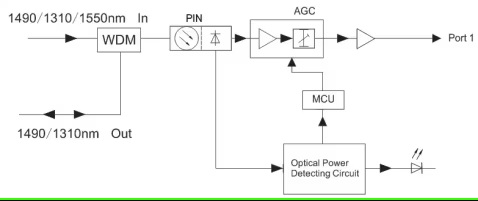

HT703FW WDM型光接收機是為了適應現代無源光網絡PON傳輸系統的需要而設計的家用型光接收機。頻率帶寬45-1002MHz。
產品技術指標：
WDM性能說明
|
參數
|
符號
|
最小值
|
典型值
|
最大值
|
單位
|
測試條件
|
|
透射工作波長
|
λ1
|
1530
|
1550
|
|
nm
|
|
|
反射工作波長
|
λ2
|
1260
|
1310
|
1360
|
nm
|
|
|
λ3
|
1480
|
1490
|
1500
|
nm
|
|
|
回應度
|
R
|
0.90
|
0.93
|
|
A/W
|
po=0dBmλ=1550nm
|
|
隔離度
|
透射
|
|
30
|
|
|
dB
|
隔離度
|
|
反射
|
|
2
|
|
|
dB
|
|
|
偏振相關損耗
|
透射
|
PDL
|
|
|
0.05
|
dB
|
偏振相關損耗
|
|
反射
|
|
|
0.05
|
|
|
方向性
|
D
|
50
|
|
|
dB
|
λ=1550nm
|
|
回波損耗
|
RL
|
-40
|
|
|
dB
|
λ=1550nm
|
|
插入損耗
|
透射端
|
IL
|
|
|
0.7
|
dB
|
插入損耗
|
|
反射端
|
|
|
0.7
|
dB
|
|
|
|
|
|
|
|
|
|
|
|
光接收機技術指標
|
編 號
|
項 目
|
技 術 參 數
|
備 注
|
|
1
|
接收光波長
|
1550nm
|
|
|
2
|
光反射損耗
|
>45dB
|
|
|
3
|
光接收回應度
|
0.9A/W(1550nm典型值)
|
|
|
4
|
輸入光功率范圍
|
-18dBm ~-3dBm
|
|
|
5
|
光纖類型
|
單模(9/125mm)
|
|
|
6
|
光纖連接器類型
|
SC/APC& FC/APC
|
|
|
7
|
輸出電平
|
≥75dBuV
|
|
|
8
|
AGC范圍
|
-15dBm ~-5dBm
|
客戶選定
（AGC最大10 dBm范圍）
|
|
9
|
F型射頻接頭
|
英制、公制
|
|
|
10
|
頻率帶寬
|
87MHz -1002MHz
|
|
|
11
|
射頻帶內平坦度
|
±1dB
|
|
|
12
|
系統阻抗
|
75Ω
|
|
|
13
|
反射損耗
|
≥14 dB
|
|
|
14
|
MER
|
≥36dB
|
注：1
|
|
15
|
BER
|
＜10-4
|
|
|
16
|
C/N
|
≥43dB
|
注：1
|
|
17
|
CSO
|
≥55dB
|
|
18
|
CTB
|
≥55dB
|
|
注1：在112.25MHz-152.25MHz頻率范圍內配置6個PAL-D 模擬電視頻道信號，在203MHz~898 MHz 頻率范圍內傳送87路數字調制信號，數字調制信號的電平（8 MHz 帶寬內）比模擬信號的載波電平低6-10dB，光接收機輸入光功率為-9dBm 時測量C/CTB、C/CSO 及C/N等。
|
① 物理參數
尺寸：93mm長×60mm寬×22mm高 重量： 最大0.3kg
② 使用環境
使用條件： 溫度： 0℃——+45℃ 濕度：40%——70% 無凝結
存儲條件： 溫度：-25℃——+60℃ 濕度：40%——95% 無凝結
供電范圍： 輸入: VC~100V-~240V 輸出: DC +12V/500mA

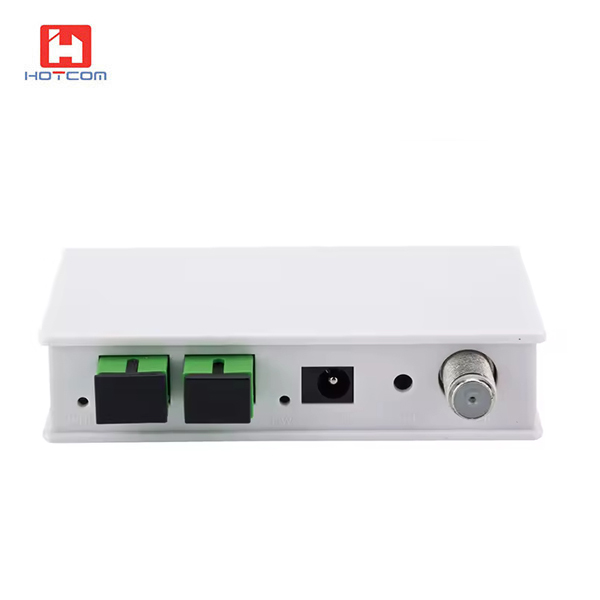

接口及使用說明
1）RF輸出口：
2）DC005電源界面：接電源適配器DC12V/500mA。
3）光纖接口：SC/APC光纖信號接入Optical in共公端。
4）光纖接口：SC/PC光纖信號接入,PON in透射端。
5）電源指示燈：整機供電正常亮綠色。
6）接收光信號指示燈：
A．當接收光功率大于-5dBm或小于-15 dBm指示燈亮紅色燈。
B．當接收光功率-5 dBm到 -15 dBm范圍內，指示燈為綠燈。
7）輕觸開關：手動(MGC)衰減范圍0-10共10dB為循環設置（0-10,10-0）(選項）。
訂貨型號：
HT703FW-A: FTTH WDM型波分復用光接收機，ABS外殼
HT703FW-B：FTTH WDM型波分復用光接收機，鋁合金外殼
