產品規格:
接收器與發射端之間的超5類或者6類網線 ......................................120米
HDMI 輸入 .................................... 4k/1080p/720p/576p/576i/480p/480i
HDMI 輸出 .................................... 4k/1080p/720p/576p/576i/480p/480i
最大傳輸帶寬 ............................................................ 340MHz
最大傳輸速率 ..........................................................3x3.4Gbps
輸入視頻信號 .................................................. 0.5~1.5Volts p-p
輸出DDC 信號 .................................................. 5Volts p-p (TTL)
輸入HDMI線纜長度 ................................ ≤10m AWG26 標準HDMI規格的線纜
輸出HDMI線纜長度 ................................ ≤10m AWG26 標準HDMI規格的線纜
最大工作電流TX ........................................................... 500mA
最大工作電流RX ........................................................... 300mA
工作溫度范圍 ...................................................... (0 to +45℃)
工作濕度范圍 ............................................... 5 to 90%RH (無冷凝)
尺寸 (長 x 寬 x 高) ............................................... 64x59x22(mm)
TX重量 .................................................................... 53g
RX重量 .................................................................... 53g

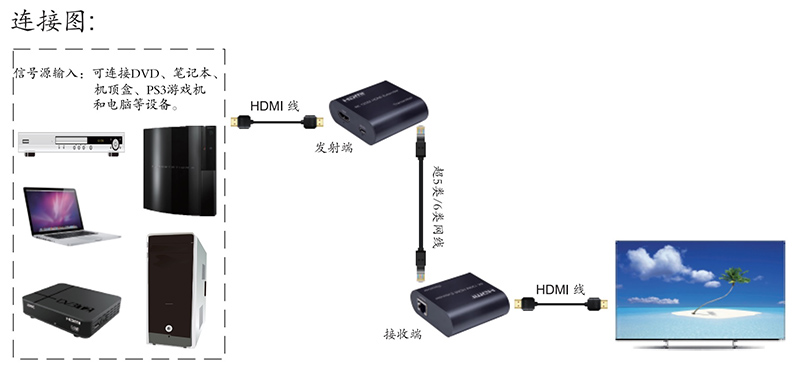

連接與操作
1.用一條HDMI線纜將信號源與延長器的發射端連接起來，線纜最長可達10米。
2.用一條HDMI線纜將顯示端與延長器的接收端連接起來，線纜最長可達10米。
3.用一條超5類或者6類網線（推薦使用）將延長器的發射端和接收端連接起來，最長可傳輸120米。
4.將發射器和接收器連接上電源。
6.EDID按鍵：該按鍵用來處理EDID，可以實現支持1080P和4K的EDID的切換。(開機默認的是支持4K的EDID）。
