波分復用器件

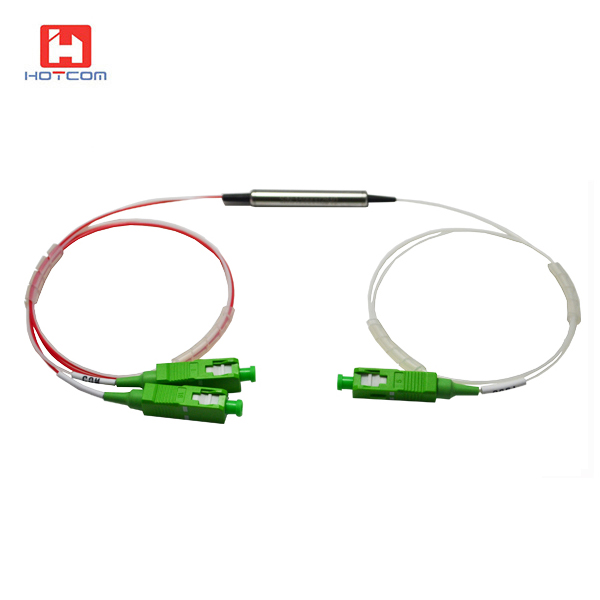

3端口CWDM粗波分復用濾波器
低插入損耗
高隔離度
低偏振損耗
緊湊的設計
良好的通道間一致性
作波長范圍從1260nm到1620nm(18個波長可選,間隔20nm)
工作溫度范圍從-5到+75攝氏度
高可靠性和熱穩定性
符合Telcordia GR-1209-CORE-2001標準
符合Telcordia GR-1221-CORE-1999標準
符合ITU-T G.694.2
符合RoHS環保標準(無鉛
  • 產品描述
  • 產品參數
  • 應用方案
  • 資料下載
  • 關聯產品
3端口 CWDM器件主要用于無源波分復用模塊,是一種基于TFF(薄膜濾波器)的波分復用技術,具備多種封裝尺寸、波長可選,由公共端(COM)、透射端(Pass)、反射端(Reflect)三端口組成;波長范圍符合 ITU-I G.695 標準,在波分復用系統內它能復用、解復用或分插復用不同的光信號,并增加信號傳輸速度和通信容量,廣泛應用于電信、廣電、企業網、校園網等領域。

Optical Specifications:

Parameter Unit Specification Remark
Wavelength Range nm 1260~1650
Channel Spacing nm 20
Pass Channel Insertion Loss dB ≤ 0.8(Typ.0.6) 23℃,at center wavelength
Reflection Channel Insertion Loss dB ≤ 0.6(Typ.0.4) 23℃,at center wavelength
Pass Port Isolation dB ≥ 30
Reflect Port Isolation dB ≥ 15
Directivity dB ≥ 50
Return Loss dB ≥ 45
Polarization Dependent Loss dB ≤ 0.1
Ripple dB ≤ 0.3 at center wavelengths±6.5nm
Maximum Power Handling mw ≤ 300

Note:All the data above does not include connectors.


Environmental Conditions:

Operating Temperature -5~+70
Storage Temperature -40~+85
Operating Humidity %RH ≤93
Storage Humidity %RH ≤93


Packaging Specifications

Package Size (mm) L38xφ5.5mm
Package Material Steel Stainless Tube
Fiber Type SMF-28e
Pigtail Type 250um Bare Fiber or 900um Loose Tube
Pigtail Length Customize
Connector Type Customize


CWDM器件主要用于無源波分復用系統模塊產品,它能復用、解復用或分插復用不同的光信號,滿足了在一根光纖上提供不同速率的、對協議透明的傳輸通道,如以太網、ATM、POS、SDH等,被廣泛應用于電信、廣電、企業網、校園網等領域
