工業串口光端機
多路環網自愈型工業串口光端機/光纖調制解調器
1、光口支持點對點、鏈型、環網冗余等多種光纖網絡組網。
2、支持2/4、8路物理隔離獨立RS232/422/485串口數據。
3、自動偵測串口速率、判別和控制數據傳輸方向。
4、串口速率0-115200bps波特率。
5、工作波長：850/1310nm（多模），1310/1550nm（單模）。
6、光口可選ST/SC/FC接口，。
7、多模傳輸可達到0-2公里，單模傳輸0-120公里。
8、高強度波紋型材機殼、卡軌式安裝、IP40防護等級。
9、工業級寬溫工作范圍-40℃~+85℃。
10、內置防雷電路，可大大減少雷電感應造成的損壞。
11、工業導軌式和壁掛式安裝可選
  • 產品描述
  • 產品參數
  • 應用方案
  • 資料下載
  • 關聯產品

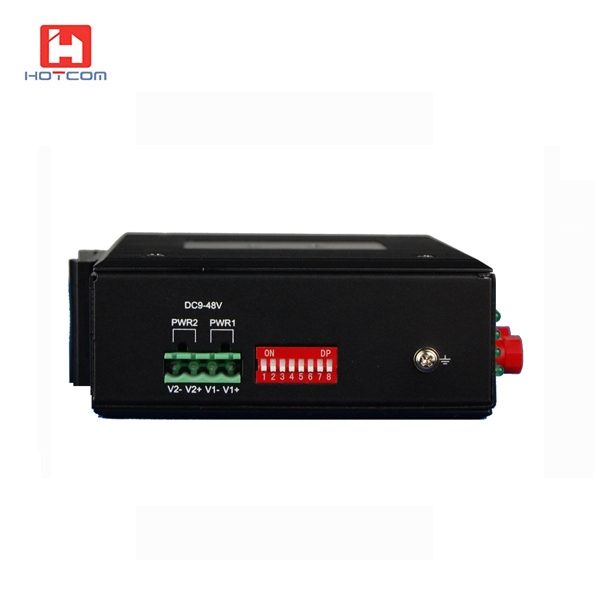

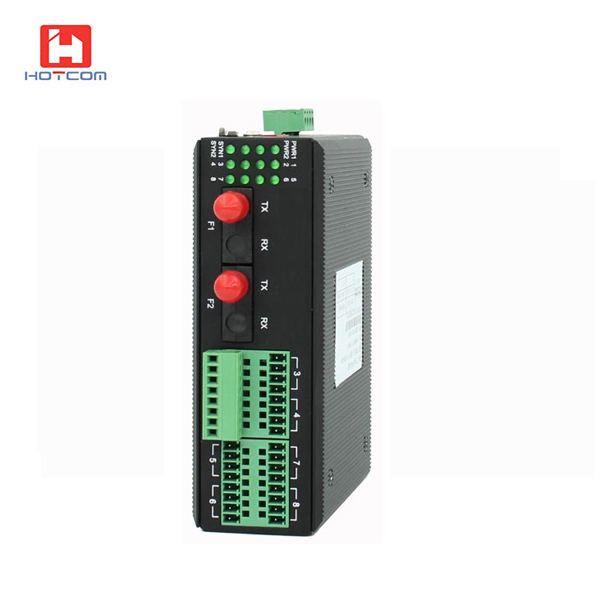

HT403RI-R3環網自愈型串口光端機實現2/4/8路物理隔離獨立RS232/422/485串口數據轉換成光信號，光口支持點對點、鏈型、環網冗余等多種網絡拓?fù)浣Y(jié)構，光纖接口采用SC/FC/ST型接口，單纖或雙纖接口，該串口光端機產品克服了傳統RS485/422信號傳輸距離短，抗干擾能力差等缺點，同時也解決了電磁干擾、地環干擾以及雷擊和電壓浪涌的問題，大大提高了數據通信的可靠性、安全性和保密性。適用于電信機房，LED顯示屏通信，安防監控，智能交通系統，電力監控，環保監測等網絡環境中。
 光纖接口
    光纖模式
   多模、單�？蛇x
    光纖連接
   單纖、雙纖可選
    物理接口
   FC、SC、ST可選（默認出廠FC）
    光纖波長
   850nm、1310nm、1550nm可選
    傳輸距離
   多模0-2km，單模0-120km
    數據接口
    通信數據
   RS-485/422/232 三種數據任意組合不超過8路
    通信速率
   0-115.2kbps自適應
    通信標準
  EIA/TIA-485/422/232標準
    數據接線
  A+、A-、B+、B-、GND
    物理接口
   工業端子
    工作特性
    組網模式
   點對點、星型、環網型、鏈型
    電 源
   DC9-48V 雙電源 工業端子
    功 耗
   < 10W
   工作溫度
   -40℃-85℃
    貯存溫度
   -40℃ ～ +70℃
    相對濕度
   0～95%(不冷凝)
    尺      寸
   133×120×40mm
    安裝方式
   壁掛式、導軌式安裝
    凈 重 量
   685g
    質保
    保修期   5年

訂貨信息

產品型號

產品描述

HT403RI-2R3-XX

2路RS232/422/485串口數據，雙光口支持鏈型網絡、環網冗余自愈

XX=02: MM 2km

XX=20: SM 20km

HT403RI-4R3-XX

4路RS232/422/485串口數據，雙光口支持鏈型網絡、環網冗余自愈

XX=02: MM 2km

XX=20: SM 20km

HT403RI-8R3-XX

8路RS232/422/485串口數據，雙光口支持鏈型網絡、環網冗余自愈

XX=02: MM 2km

XX=20: SM 20km

方案應用圖例一

產品支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，

并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構

點對點（Point to Point） 應用場合：某些單獨分散的總線節點間需要遠距離通訊，或者受干擾嚴重需要電氣隔離:

鏈型（Line） 應用場合：多個總線節點間需要遠距離通訊，或者多個節點間需要完全的電氣隔離抗干擾:

應用方案圖例二

星型（Star）應用場合：多個節點之間需要改變總線鏈型拓?fù)浞绞�，或者多個節點間需要完全的電氣隔離時；

應用方案圖例三

環形（Circle）：應用場合：多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時

應用方案圖例四

本系列產品應用靈活，同時，該系列產品可采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在10ms內重建網絡鏈路，保障系統的正常通信，實現對總線信號傳輸?shù)淖杂Ｗo(hù)功能，網絡故障排除后系統會自動恢復。
