導軌式電源

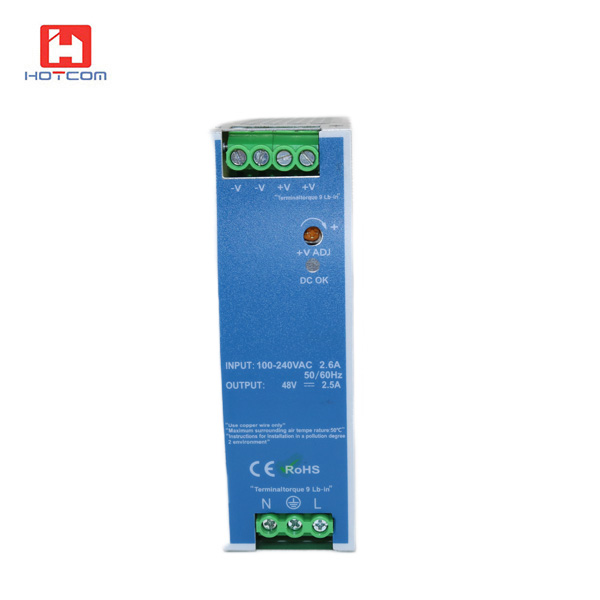

120W導軌式工業開關電源
全球通用全范圍交流輸入電壓

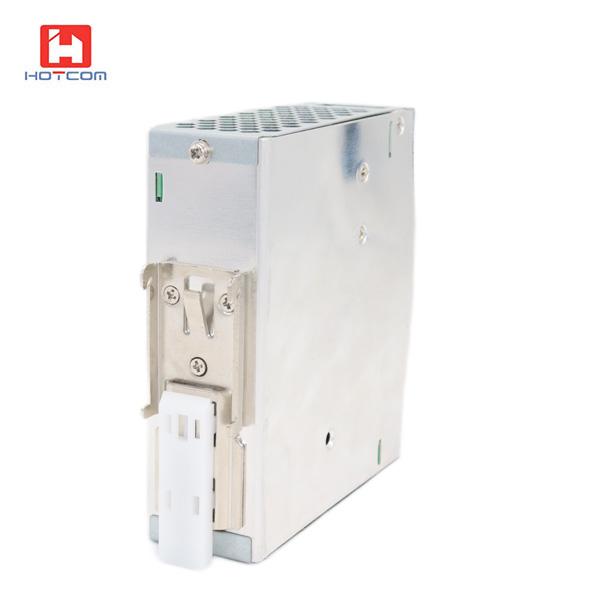

安裝于DIN導軌TS35/7.5或15
有短路保護/過載保護/過電壓保護/過熱保護
FPC電路設計
國際安規認證UL/CUL/TUV/CB/CE
LED指示工作狀態
符合UL508(工業控制裝備)標準
自然通風冷卻
符合EN61000-6-2(EN50082-2)工業抗干擾要求
低價格,高性價比
100%滿載老化測試
采用無鉛制程,符合環保RoHS要求
2年保修

  • 產品描述
  • 產品參數
  • 應用方案
  • 資料下載
  • 關聯產品

HT-EDR/NDR系列導軌電源是一款屬于經濟型薄型符合工業標準的75W-120W交流變直流的導軌型電源供應器,這種機型可以安裝于 DIN rail TS35 / 7.5 或 35/15的導軌上.為節省電柜的安裝空間本系列設計成超薄性(75W 32mm/120W 40mm)采用從90Vac到264Vac全范圍交流輸入.并符合EN61000-3-2標準及關于歐盟制定的諧波電流的范圍。EDR/NDR的差別只是EMC標準稍有不同.且NDR的工作環境溫度可達-20~+70℃。


HT-EDR/NDR采用金屬外殼設計,便于提高機臺散熱,其工作效率高達88.5%,在空氣循環條件下整個系列能工作在-20~+60℃(NDR為-20~+70℃)的環境溫度中,該機型具備恒流過載保護模式,適合在各種電感型或電容性負載應用,完整的保護功能及符合工業控制設備相關認證(UL508,TUV EN60950-1及其他)使得EDR/NDR系列成為一個極具競爭力的工業應用環境的解決方案,其主要的應用領域如工業控制系統、半導體制造設備、工廠自動化、機電設備等




規格

輸出

型號

HT-EDR-120-12

HT-EDR-120-24

HT-EDR-120-48

直流電壓

12V

24V

48V

額定電流

10A

5A

2.5A

輸出電流范圍

0-10A

0-10A

0-2.5A

額定功率

120W

120W

120W

紋波及噪音

80mVp-p

80mVp-p

100mVp-p

直流電壓可調范圍

12-14V

24-28V

48-53V

電壓容差

±2%

±1%

±1%

啟動、上升時間

500ms,70ms/230VAC   500ms,70ms/115VAC 滿負荷

保持時間

36ms/230VAC   32ms/115VAC 滿負荷

輸入

輸入電壓范圍

88~132VAC/176~264VAC 由開關選擇 47~63Hz; 248~370VDC

輸入電流

2.6A/115V   1.6A/230V

頻率

80%

84%

85%

沖擊電流

Cold start 20A/115V   40A/230V

漏電流

<3.5mA/240VAC

保護

過載

105%~150%

保護方式:恒定電流限制,自動恢復后,故障被排除

過電壓

120%~135%

保護類型:關閉鄰/電壓,重新開機恢復

高溫保護

85℃±5℃(TSW1)

90℃±5℃(TSW1)

90℃±5℃(TSW1)

保護類型:關閉鄰/電壓,溫度下降后自動恢復


12V 10A, 24V 5A, 48V 2.5A 導軌式工業級開關電源

開關電源及導軌電源的正確使用方法

1.導軌電源運用交流電壓的規格有 110VAC  220VAC  380VAC電源通電前要檢查所接入的電壓與電源輸入電壓能否相符。
2.初次通電前先不要接負載,先檢查電源的輸出電壓與所接設備的電源能否相符,以免損壞所接設備。
3 本電源運用前要接好地線,本類型電源接地線在圖中標注的位置。
4.電源運用要放在通風良好的中央。
5導軌電源輸出電流確實定;依據導軌電源所供設備的額定規范電流或萬用表測均勻電流值肯定。環境溫度高、空氣活動不好、理性負載情形下,多備20-30%的電流余量。
6 導軌電源輸入功率確實定:導軌電源額輸入功率取決于所供設備額定標注功率。在不知所供設備額定功率的狀況下,可依據所供設備的額定電流及電壓的乘積值,得到(電流X電壓=功率)。用戶在選用電源功率時,應大于實踐運用功率及峰值功率的15-30%.
7 導軌電源輸出直流路數確實定:導軌電源常規有最多四路輸出。(S-單組、D-雙組、T-三組、Q-四組)依據所供設備肯定。
8 導軌電源有過/欠壓、過電流、過熱維護及風機散熱等維護功用。請依據實踐運用狀況停止選擇,以加強系統工程的穩定性、牢靠性。
